USM1400-LT TERS (基于USM1400扫描探针显微镜设计的低温TERS系统)

PDF SPM System Table Sample Data

低温(LT)超高真空扫描探针显微镜/针尖增强拉曼光谱系统

USM1400-LT TERS

世界上通过低温最初、最新的单分子成像方法。
在低温、超高真空条件下,可以实现亚纳米级S/N比和灵敏度都有所提高的拉曼光谱成像。

应用

  • 观测单分子的键合状态。
  • 形状观察、元素鉴定。
  • 晶格缺陷鉴定。
  • 超高真空沉积层的拉曼和形状鉴定。

关于针尖增强拉曼光谱 (TERS)

TERS是两种成熟技术的最终组合。它结合了拉曼光谱和扫描探针显微镜的强度。通过导电STM针尖附近的近场效应增强的光强度,结果是光信号的强定位。单分子光谱在几分钟内变得可检测。

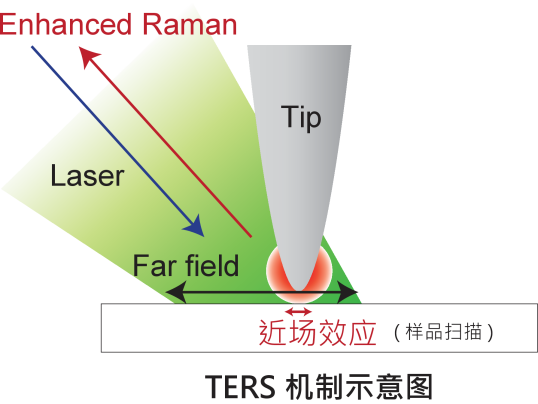

TERS机制示意图

USM1400-LT TERS (基于USM1400扫描探针显微镜设计的低温TERS系统)

具有高收集效率的光学访问可以通过在低温,高真空下在SPM台上安装具有压电电动机的透镜来实现。结合共焦拉曼光谱系统,高稳定性尖端增强拉曼散射成像(TERS)是可以实现的。它是一个新的设备,可以成像分子和晶体的亚纳米级的结合状态。

特征

  • USM1400 SPM系统作为基础,证实在超高真空条件低温条件下可提供成熟的STM和AFM成像能力。
  • 原位光学元件为光信号提供最佳聚焦和高强度。
  • 东京仪器的NanofinderFLEX™的无缝接口提供了一个高效和易于使用的交钥匙解决方案。
  • 拉曼图像的空间分辨率为纳米级 (<10 nm)
  • 通过使用Ag尖端增强的TERS的信号。
  • 从室温到5K的样品温度范围为室温到5K,以及超高真空环境确保了高强度下的测量的最终稳定性,并避免敏感的有机样品的降解问题。
  • 通过添加有机和无机沉积源,通过模块化可扩展性可获得在冷的和干净的基底上的原位沉积。

应用举例

化学成像、形状观察

举例 : 碳纳米管的TERS图谱结果

银基板上碳纳米管G带和D带TERS图谱。观察碳纳米管的缺陷作为映射图像,并与碳纳米管的STM图谱进行比较。

TERS mapping results of Carbon nanotube

低温条件下TERS信号的稳定性检测

在室温和低温(液氮)条件下1,2-Di(4-pyridyl)ethylene(DPE)的TERS光谱的时间分辨测量。

测量在相同点的TERS光谱的时间依赖性。在低温(液氮N2)条件下观察到的TERS光谱比室温更稳定。

Time resolved measurements of TERS spectra of DPE at RT and LT condition

高空间分辨率达到“单分子水平”

共沉积的ZnTPP和H2TPP在Ag基底上形成交替的分子链。
随后在指定的点中获取局部拉曼光谱。(蓝色 = H2TPP; 红色 = ZnTPP吸附位点)。 相关光谱揭示了明显的差异,这可以归因于暴露于ZnTPP的H2TPP的不同化学键合状态。

Single molecular resolution in Raman spectroscopy
Zinc tetraphenylporphyrin (ZnTPP) + meso-tetraphenylporphyrin (H2TPP) on Ag measurements and DFT calculation by S. Jiang + Z. Dong + et al. Nature nanotechnology 10. 865–869 (2015)

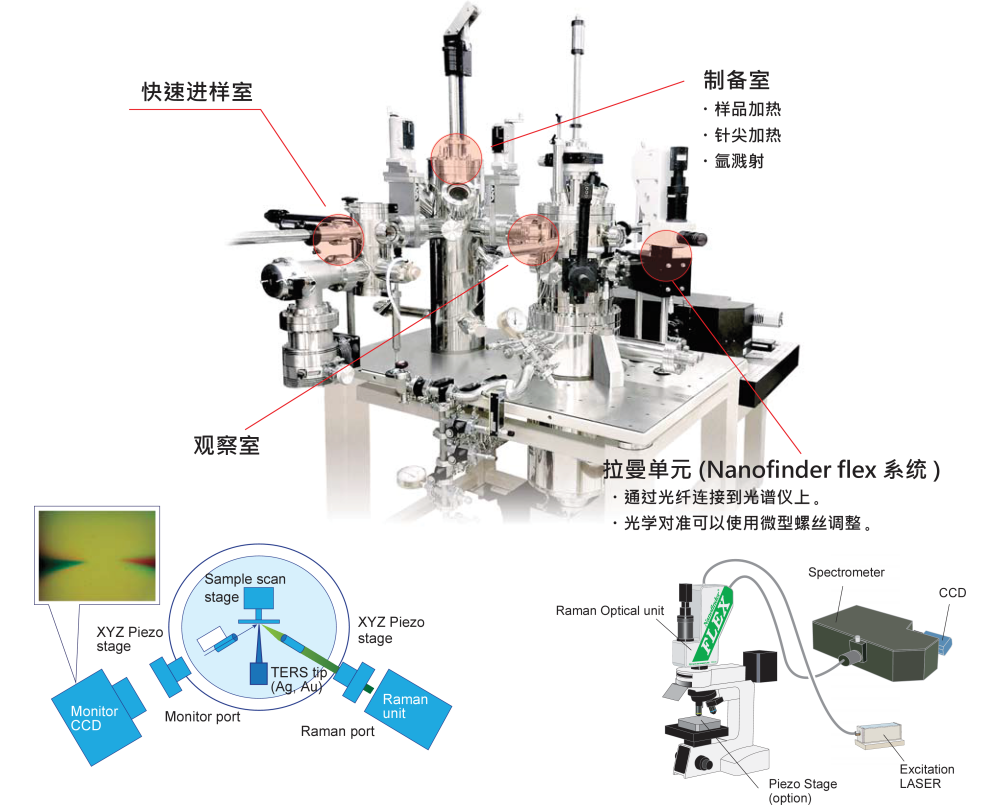

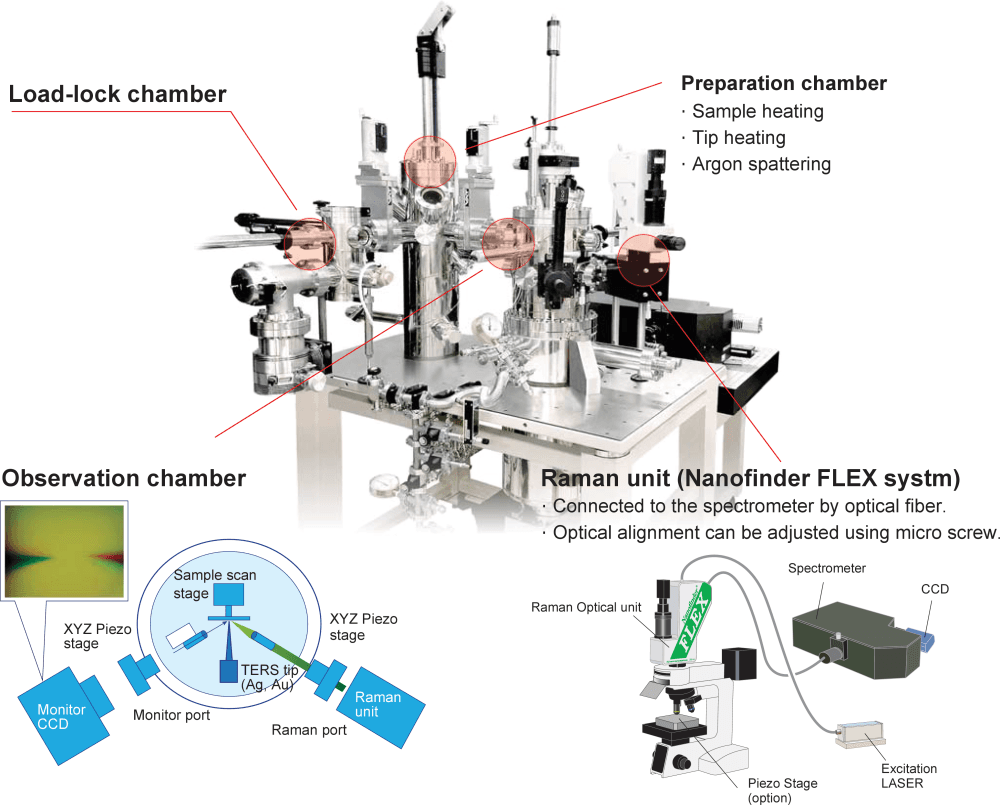

USM1400-LT TERS实验装置图

USM1400-LT TERS实验装置图

规格参数

观察室
温度 3.0 – 100 K (温度可调)
真空度 Obs. Prep. Ch. 3.0 × 10-8 Pa, LLC 5 × 10-5 Pa
STM头
扫描范围 (X×Y×Z) 1.7×1.7×0.54µm3 @ 4.5 K
STM空间分辨率 原子级别
拉曼光谱系统
入射角 35°
透镜 非球面透镜 (NA 0.35)
光谱仪 f = 35cm 或 50cm, F-number = 3.8
光谱分辨率 2cm-1 @ 550nm, 1200G/mm
激光激发
标准 光纤输出 (FC连接器: 2m)
输出变量 (ND过滤器)
激发波长 Nd: YAG激光器 (532nm, 25mW)
可选: He-Ne激光 (633nm)
