无冷媒低温超高真空扫描探针显微镜 USM1800

PDF SPM系统表

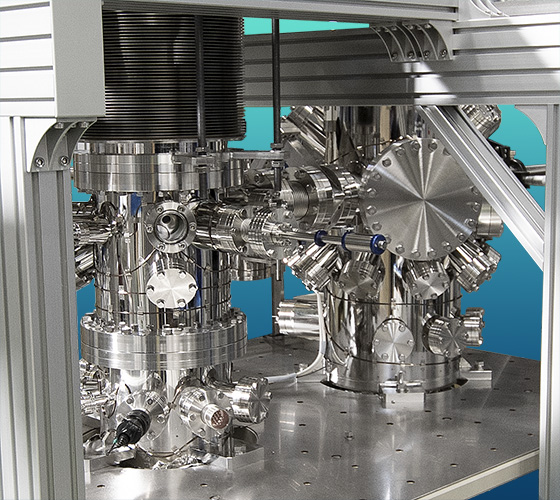

Image of USM1800

新的闭循环USM1800 LT超高真空SPM现在是UNISOKU SPM产品系列的家庭成员里面 的一员了！可提供低于5K的样品温度，实现了5K以下SPM性能，同时能实现无中断 测量条件。

技术参数

  • 样品温度低于5K（光学窗口屏蔽关闭时）
  • 最先进的SPM平台，具有原子分辨率成像功能（qPlus AFM可供选择）
  • 光接入和 原位沉积能力（SPM平台上的惯性驱动透镜级作为选件提供）

应用

  • 升级LT-STMs与液氦储层可能
  • 用隧道谱图观察准粒子干涉图样
  • 利用原位沉积能力观察表面吸附结构
  • 结合SPM和光学结合研究光现象,可选择增加透镜组合


USM1800系统示意图

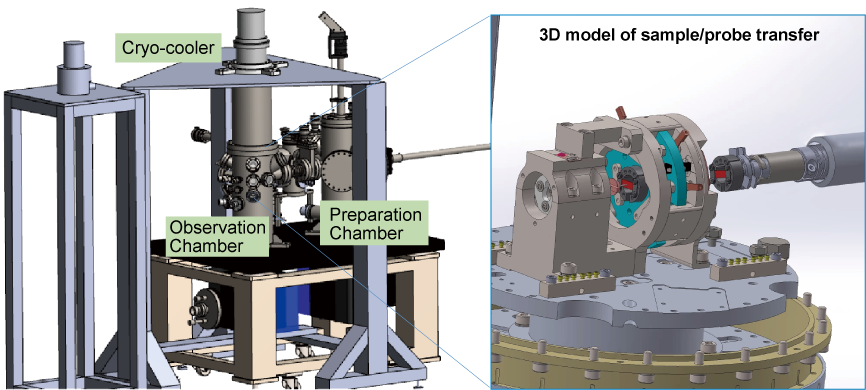

3D model of sample/probe transfer

by 第一代 USM1800

冷却性能

Cooling time: <4K in 24 hours

Cooling performance Cooling time: <4K in 24 hours

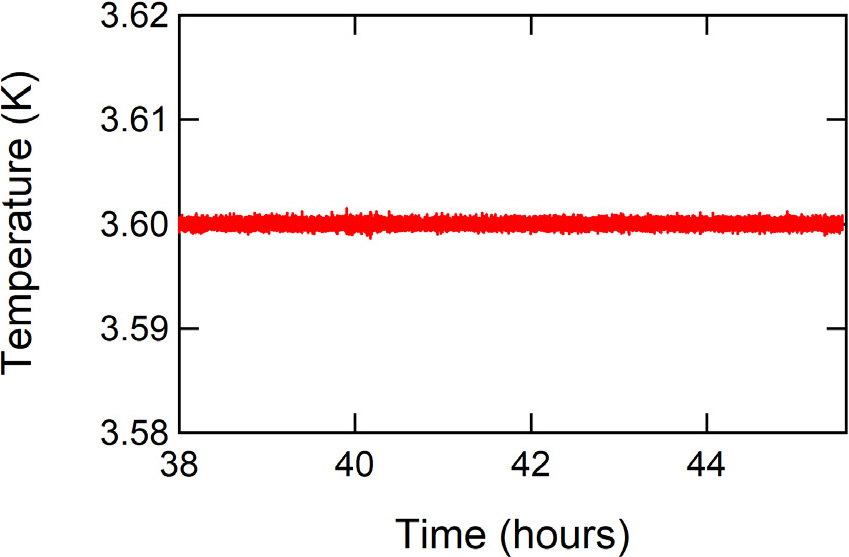

Temperature stability（3.6K)

Cooling performance Temperature stability（3.6K)

STM测量的长期稳定性

STM image (Vs=+300mV)

Long time stability of STM STM image (Vs=+300mV)

dI/dV mapping (20mV)

Long time stability of STM dI/dV mapping (20mV)

All pixel STS measurement during STM imaging. On HOPG
condition : 35hours per a flame
Drift rate : < 1nm/35hours
能量分辨率和实际样品温度

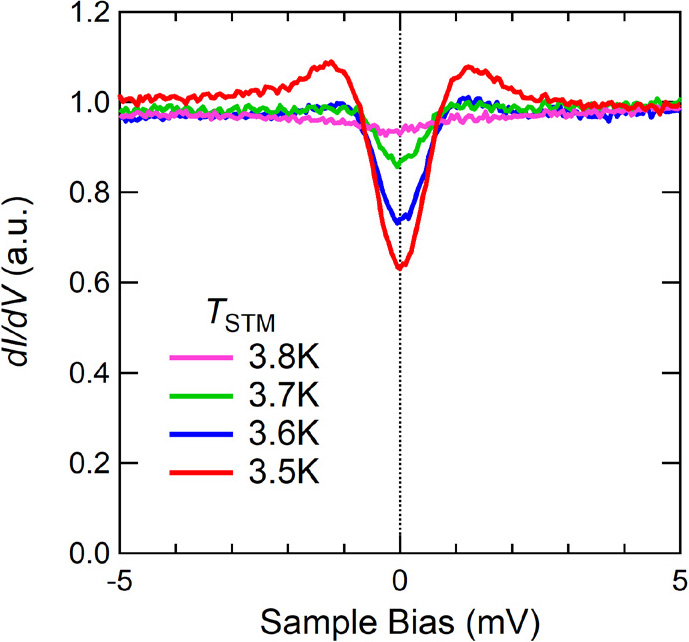

SC gap on Ta (Tc=4.5K) sample

SC gap on Ta (Tc=4.5K) sample

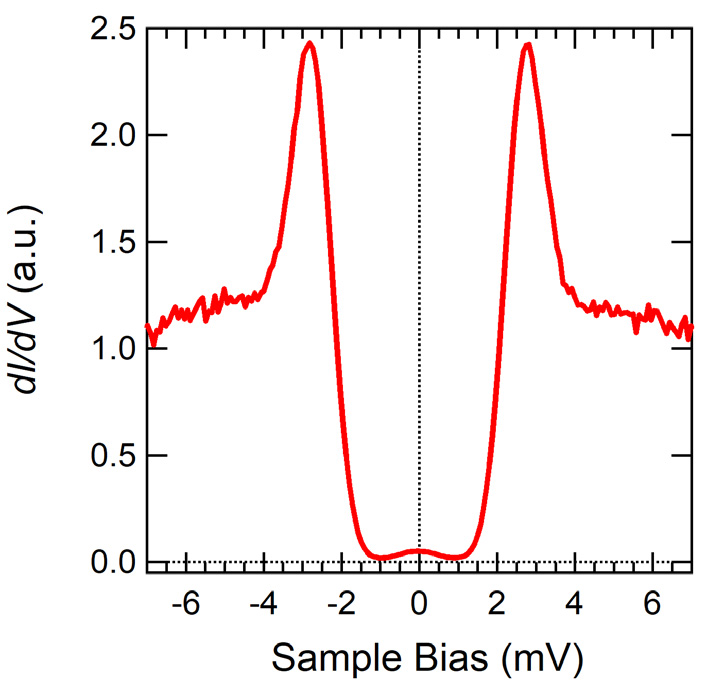

Pb sample with Pb probe

Pb sample with Pb probe
技术参数
SPM结构 针尖扫描类型
X,Y (ø 1 mm), Z (5 mm)粗定位
扫描范围 5K时为 1um × 1um
样品架 Bayonet type (直流加热、电子束加热、劈开)
温度 <5K
每次维护1.5年（脉管制冷机）
选品 三维粗定位（NA~0.25）音叉NC-AFM内光学透镜级
腔体结构 包括SPM观察室、制备室和负载锁定室。
现场超高压样品/探针支架转移
实验室要求
推荐实验区 占地面积: 4m × 4m,
天花板高度: ø2.8m
地板振动水平 5Hz以下 <1μm/s (rms)
<3μm/s 5-10Hz 之间
10Hz以上 <5μm/s
设备准备 •冷却水
•三相电力
